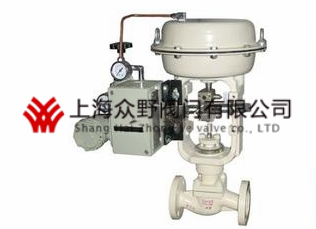

一、HLS小口徑單座調節閥產品描述

HLS小口徑單座調節閥結構緊湊，是CV300調節閥的一種，是利用氣動裝置，來進行啟閉，在使用的的時候壓損可以降到很低，安裝成90°直角安裝，有呈S流線型的通道，使其壓降損失小，流量大，可調范圍廣，流量特性精度高，符合IEC534標準。 調節閥的泄漏量符合ANSI B16.104標準。調節閥配用多彈簧薄膜執行機構，其結構緊湊，輸出力大,產品符合GB/T4213-92。

二、HLS小口徑單座調節閥 閥體

型    式：直通單座鑄造球型閥
公稱通徑：20、25、40、50、65、80、100、150、200mm
公稱壓力：ANSI 125、150、300、600
          JIS 10、16、20、30、40K
          PN1.6、4.0、6.4MPa
連接型式：法蘭連接：FF、RF、RJ、LG、溝槽型、嵌入型
法蘭標準：JIS B2201-1984、ANSI B16.5-1981、GB/T9112～9124-2000等
焊接連接：嵌接焊SW
材    料：鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti）、鈦等
上 閥 蓋：常溫型（P）：-17～+230℃
        伸長Ⅰ型（E1）：-45～-17℃ +230～+566℃
        伸長Ⅱ型（E2I）：-100～-45℃
        伸長Ⅱ型（E2W）：-196～-100℃
注:工作溫度不準超過各種材料的允許范圍。
壓蓋型式：螺栓壓緊式
填    料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料
閥內組件
閥芯型式：?jiǎn)巫烷y芯
流量特性：金屬閥座 等百分比特性（%）和線性特性（L），參考流量特性曲線圖
Cv值從0.04～14的高精度流量特性符合IEC534-2標準
軟 閥 座：等百分比特性（%）和線性特性（L），參考流量特性曲線圖
注：關于聚四氟乙烯閥座的工作溫度和壓差，參考流量特性曲線圖
材    料：不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等

三、HLS小口徑單座調節閥 執行機構

型    式：LHA多彈簧薄膜執行機構
膜片材料：乙丙橡膠夾尼龍布、丁腈橡膠夾尼龍布
彈簧范圍：20～100、80～240kPa
供氣壓力：140～400kPa
氣源接口：Rc1/4”
環境溫度：-30～+70℃
閥作用型式：用正作用或反作用執行機構實現閥的氣-關式或氣-開式
附    件：定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、電磁閥、手輪機構等

四、HLS小口徑單座調節閥 主要性能

泄漏量
金屬閥座：小于閥額定容量的0.01%，符合ANSI B16.104-1976IV級
軟閥座：小于閥額定容量的10-7, 符合ANSI B16.104-1976IV級
回差：帶定位器：小于全行程的1%，
　　不帶定位器：小于全行程的3%（LHA1型小于全行程的5%）
基本誤差：帶定位器：小于全行程的±1%，
　　不帶定位器：小于全行程的±5%
注：采用標準的V型聚四氟乙烯填料
可調范圍 50：1（0.25≤Cv≤14）或30：1（CV≤0.16）

五、HLS小口徑單座調節閥允許壓差

Ⅰ.柱塞閥芯、金屬閥座（%CF、LCF）A.氣-關式閥 100KPa

B.氣-開式閥

注:1.最大允許壓差不準超過ANSI B16.34或JIS B2201標準規定的最大工作壓力。
2.黑線框內數字表示閥配用標準規格執行機構。

六、HLS小口徑單座調節閥 外形尺寸

法蘭距

執行機構
