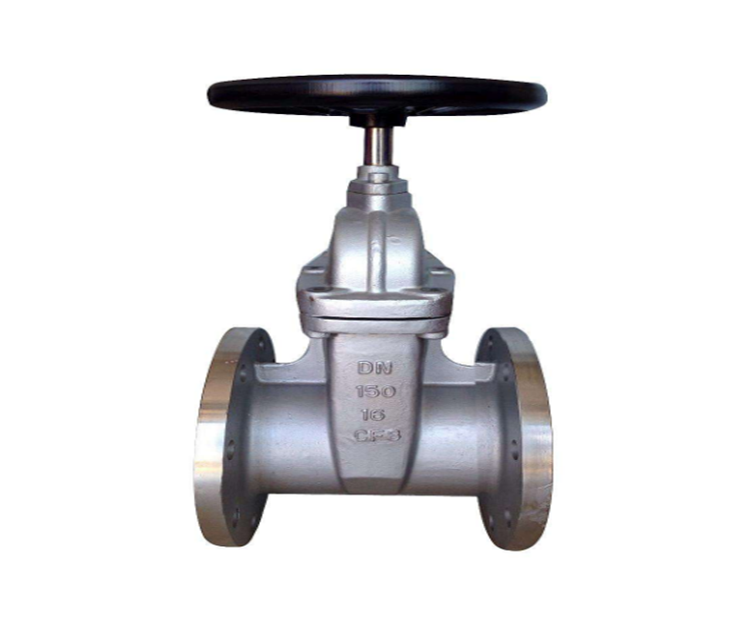

Z45X暗桿彈性座封閘閥
上海眾野閥門有限公司在生產Z45X暗桿彈性座封閘閥中有著精湛的技術與先進的設備，選型請提供暗桿閘閥的口徑、壓力、介質、材質等參數。
詳細介紹
Z45X暗桿彈性座封閘閥閥簡述：
Z45X暗桿彈性座封閘閥閥克服了一般閘閥密封性差，彈性疲乏，易生銹等缺陷。彈性座封閘閥是傳統閘閥的換代產品，利用彈性閘板產生微量變形的補償作用，達到良好的密封效果，該閥具有開關輕巧，密封可靠，彈性記憶佳及使用壽命長等顯著優點，彈性座封閘閥可廣泛應用于自來水、污水、建筑、食品、電力、醫藥、冶金、輕紡、能源系統等流體管線上作為調節和截流裝置使用。
Z45X暗桿彈性座封閘閥工作原理：
Z41X、RRHX彈性座密封明桿閘閥閥桿螺母在閥蓋或支架上，開閉閘板時，用旋轉閥桿螺母來實現閥桿的升降，這種結構對閥桿的潤滑有利，開閉程度明顯。工作原理是在升降桿上有梯形螺紋，通過閥門頂端的螺母以及閥體上的導槽，將旋轉運動變為直線運動，也將操作轉矩變為操作推力，來實現閘板的啟閉。
Z45X暗桿彈性座封閘閥產品特點：
1、暗桿彈性座封閘閥平底式閥座，不出現污物堆積，使密封更可靠
2、閥瓣整體包丁腈橡膠,閥門內件采用耐腐蝕不生銹鋼和銅合金材料，可用于污水系統適應較惡劣的工作環境
3、閘閥體積小，重量輕，便于安裝和維修
4、彈性座封閘閥閥桿采用三道O型環密封，大大減少了開關時的磨擦阻力，開關輕巧不漏水。
5、閥桿、閥桿螺母等零件采用不受水腐蝕的不銹鋼或青銅等到材料。
6、可靠的衛生性環氧樹脂符合衛生標準GB/T17219-1998，閘板整體包覆符合衛生檢驗的橡膠；

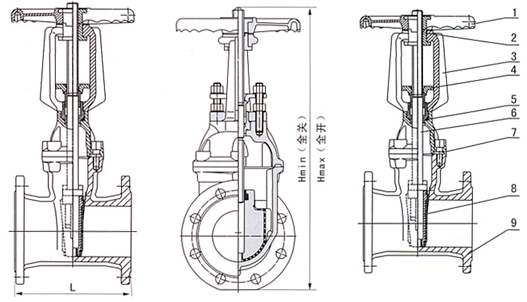

【Z45X暗桿彈性座封閘閥主要零部件材料】：
NO. | 零件名稱 | 材質 |
1 | 手輪 | 可鍛鑄鐵 |
2 | 閥桿螺母 | 銅合金 |
3 | 支架 | 碳鑄鐵、球墨鑄鐵、鑄鋼 |
4 | 壓蓋 | 球墨鑄鐵、鑄鋼 |
5 | 密封圈 | 丁腈橡膠、三元乙丙 |
6 | 閥桿 | 不銹鋼 |
7 | 中口墊 | 丁腈橡膠、三元乙丙 |
8 | 閘閥 | 球墨鑄鐵+三元乙丙或丁腈橡膠 |
9 | 閥體 | 灰鑄鐵、球墨鑄鐵、鑄鋼 |
【主要外形和連接尺寸】：
DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
L | 178 | 190 | 203 | 229 | 254 | 267 | 292 | 330 | 356 | 381 | 406 | 432 | 457 | 508 |
Hmin（全關） | 313 | 332 | 372 | 424 | 497 | 562 | 680 | 837 | 948 | 1010 | 1220 | 1280 | 1480 | 1665 |
Hmax（全開） | 355 | 375 | 415 | 476 | 540 | 600 | 720 | 875 | 990 | 1050 | 1245 | 1310 | 1560 | 1750 |
