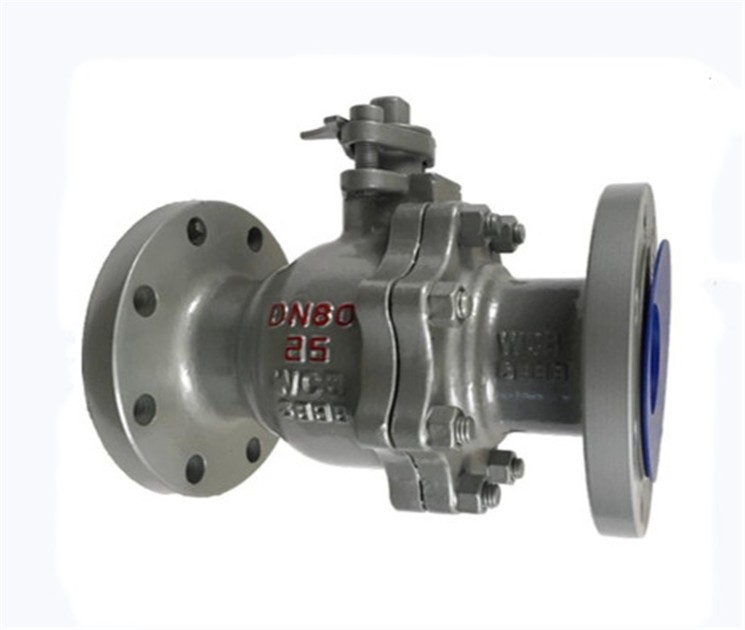

Q41F手動球閥

上海眾野閥門有限公司在生產高壓Q41F手動球閥中有著精湛的技術與先進的設備，選型請提供Q41F手動球閥的口徑、壓力、介質、材質等參數

詳細介紹

【產品型號：Q41F】

Q41F手動球閥密封可靠，結構簡單，密封面與球面常在閉合狀態，不易被介質沖蝕，易于操作和維護，適用于水、溶劑、油品、氣體、酸和天然氣等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣、過氧化氫、甲烷和乙烯等，在各行業得到廣泛的應用。閥體可以是整體的，也可以是組合式的。

【產品介紹】：
Q41F手動球閥主要閥體材質有鑄鋼(WCB)或不銹鋼，閥座多選用聚四氟乙烯、對位聚苯等高分子聚合材料，密封性能好，用于輸送氣體或液體的介質的管道上宜使用，驅動方式為手動、蝸輪傳動、氣動、電動或液動。

【工作原理】：
Q41F法蘭球閥它具有旋轉90度的動作，旋塞體為球體，有圓形通孔或通道通過其軸線。在管路中主要用來做切斷、分配和改變介質的流動方向，它只需要用旋轉90度的操作和很小的轉動力矩就能關閉嚴密。最適宜做開關、切斷閥使用，也具有節流和控制流量之用。

【產品特點】：
1、鎖緊裝置：為防止閥門開關誤操作，在閥門全開、全關位置有鎖定孔，確保閥門處于正確的位置。
2、開關無誤的手柄：采用扁頭閥桿，與手柄的連接不會錯位，從而保證手柄指示的開關狀態與閥一致辭。
3、閥桿防飛結構：閥桿為下裝式，防止受壓飛出，同時可在火災后，與閥體形成金屬接觸，確保閥桿密封。
4、先進的閥座：聚多年球閥制造經驗而設計的閥座，確保閥門密封，磨擦系數低，操作力矩小、多種閥座材料、適應范圍廣。

【產品其他參數】：

PN1.6MPa主要連接尺寸

公稱通徑DN	15	20	25	32	40	50	65	80	100	125	150	200
L	130	140	150	165	180	200	220	250	280	320	360	400
H	59	63	75	80	95	107	142	152	178	252	272	342
W	130	130	160	180	230	230	400	400	650	1050	1050	1410

PN2.5MPa主要連接尺寸

公稱通徑DN	15	20	25	32	40	50	65	80	100	125	150	200
L	130	140	150	165	180	200	220	250	320	400	400	550
H	59	63	75	97	107	142	152	178	252	272	342	345
W	130	130	160	230	230	400	400	700	1100	1100	1500	1500

PN4.0MPa主要連接尺寸

公稱通徑DN	15	20	25	32	40	50	65	80	100	125	150	200
L	130	140	150	165	180	200	220	250	320	400	400	550
H	59	63	75	97	107	142	152	178	252	272	342	345
W	130	130	160	230	230	400	400	700	1100	1100	1500	1500

PN6.4MPa主要連接尺寸

公稱通徑DN	15	20	25	32	40	50	65	80	100	125	150	200
L	165	190	216	229	241	292	330	356	432	508	559	660
H	59	63	75	97	107	142	152	178	252	272	305	398
W	130	130	160	230	230	400	400	700	1000	1100	1500	1800

PN10.0MPa主要連接尺寸

公稱通徑DN	15	20	25	32	40	50	65	80	100	125	150	200
L	165	190	216	229	241	292	330	356	432	508	559	660
H	59	63	75	97	107	142	152	178	252	272	305	398
W	130	130	160	230	230	400	400	700	1000	1100	1500	1800
