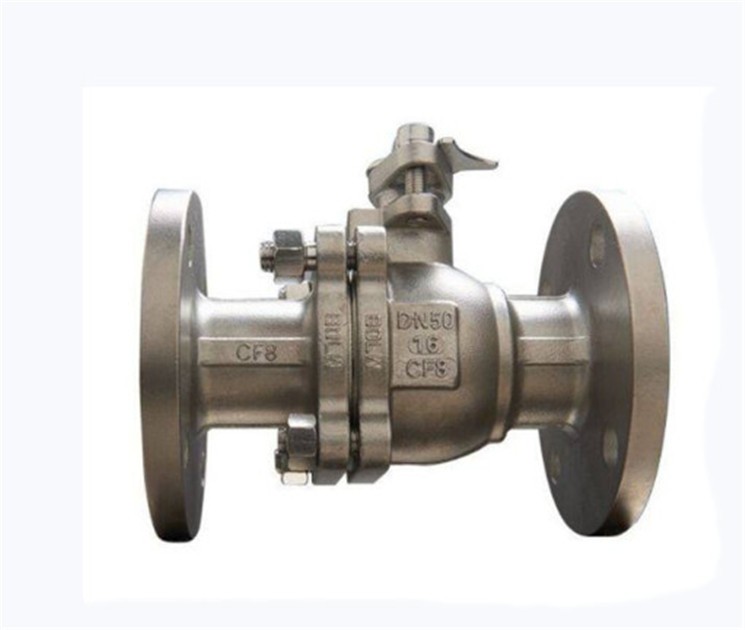

Q41H硬密封球閥
Q41H硬密封球閥是一種轉角為90°的旋轉類閥門，密封性能優良、流量系數大、流阻系數小、結構簡單、使用壽命長、便于維修。產品廣泛應用于化工、石油、輕紡、電力、食品制藥、制冷、造紙行業的系統控制。
詳細介紹
Q41H硬密封球閥產品概述：
是一種轉角為90°的旋轉類閥門，密封性能優良、流量系數大、流阻系數小、結構簡單、使用壽命長、便于維修。產品廣泛應用于化工、石油、輕紡、電力、食品制藥、制冷、造紙行業的系統控制。
Q41H硬密封球閥產品簡介：
主要用于截斷或接通管路中的介質，亦可用于流體的調節與控制，與其它閥類相比，具有以下一些優點：
1、流體阻力小、Q41浮動式球閥是所有閥類中流體阻力最小的一種，即使是縮徑球閥，其流體阻力也相當小。
2、止推軸承減小閥桿摩擦力矩，可使閥桿長期操作平衡靈活。
3、的閥座密封性能好，采用聚四氟乙烯等材料制成的密封圈，結構易于密封，而且球閥的閥封能力隨著介質壓力的增設而增大。
4、閥桿密封可靠，由于閥桿只作旋轉運動而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力增設而增大。
5、由于內件聚四氟乙烯等材料具有良好的自潤滑性，與球體的摩擦損失小，故使用壽命長。
6、下裝式閥桿和閥桿頭部凸階防止閥桿噴出，如火災造成閥桿密封破壞，凸階與閥體間還可形成金屬接觸，確保閥桿密封。
Q41H硬密封球閥性能參數:
公稱通徑 | DN15～DN400 |
公稱壓力 | 1.6、4.0、6.4MPa、ANSI150、300（Lb）、JIS10、20K |
適用介質 | 水、石油、硝酸類、醋酸類、粘性流體、漿料、強氧化性介質等 |
介質溫度 | -40～+180℃ -40～+350℃ |
泄漏量 | 0 符合ANSIB16.104 5級標準 |
球體轉角 | 90° |
閥體材制質 | A105、F304、F316、WCB、FZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3M |
閥座材料 | 聚四氟乙烯（常溫）、特制PPL（高溫）、硬質合金（高溫） |
Q41H硬密封球閥技術參數：
設計依據 | 國標系列 | 美標系列 | |
設計標準 | GB/T12237 | AP16D | ANSI B16.34 |
法蘭連接結構長度 | GB/T12221 | AP16D | ANSI B16.10 |
結構長度(焊接) | GB/T15188.1 | AP16D | ANSI B16.10 |
連接法蘭 | GB/T9113 | ANSI B16.5、B16.47 | |
對焊端 | GB/T12224 | ANSI B16.25 | |
試驗和檢驗 | GB/T9092 | AP16D | AP1598 |
Q41F硬密封球閥尺寸及重量：
PN1.6MPa 主要連接尺寸及重量
公稱通徑DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
L | 130 | 140 | 150 | 165 | 180 | 200 | 220 | 250 | 280 | 320 | 360 | 400 |
H | 59 | 63 | 75 | 85 | 95 | 107 | 142 | 152 | 178 | 252 | 272 | 342 |
W | 130 | 130 | 160 | 180 | 230 | 230 | 400 | 400 | 650 | 1050 | 1050 | 1410 |
Wt(Kg) | 2.5 | 3 | 5 | 6 | 7 | 10 | 15 | 19 | 33 | 58 | 93 | 160 |
PN2.5MPa 主要連接尺寸及重量 |
公稱通徑DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
L | 130 | 140 | 150 | 165 | 180 | 200 | 220 | 250 | 320 | 400 | 400 | 550 |
H | 59 | 63 | 75 | 97 | 107 | 142 | 152 | 178 | 252 | 272 | 342 | 345 |
W | 130 | 130 | 160 | 230 | 230 | 400 | 400 | 700 | 1100 | 1100 | 1500 | 1500 |
Wt(Kg) | 2.5 | 3 | 5 | 6 | 7.5 | 10 | 15 | 20 | 33 | 60 | 93 | 175 |
PN4.0MPa 主要連接尺寸及重量 |
公稱通徑DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
L | 130 | 140 | 150 | 180 | 200 | 220 | 250 | 280 | 320 | 400 | 400 | 400 |
H | 59 | 63 | 75 | 85 | 95 | 107 | 142 | 152 | 178 | 252 | 272 | 342 |
W | 130 | 130 | 160 | 230 | 230 | 400 | 400 | 700 | 1100 | 1100 | 1500 | 1500 |
Wt(Kg) | 3 | 4 | 5 | 7 | 9 | 12 | 18 | 28 | 46 | 75 | 106 | 190 |
PN6.4MPa 主要連接尺寸及重量 |
公稱通徑DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
L | 165 | 190 | 216 | 229 | 241 | 292 | 330 | 356 | 432 | 508 | 559 | 660 |
H | 59 | 63 | 75 | 97 | 107 | 142 | 152 | 178 | 252 | 272 | 305 | 398 |
W | 130 | 130 | 160 | 230 | 230 | 400 | 400 | 700 | 1100 | 1100 | 1500 | 1800 |
Wt(Kg) | 6.5 | 7 | 8 | 12 | 14 | 18 | 28 | 40 | 65 | 98 | 140 | 250 |
PN10MPa 主要連接尺寸及重量 |
公稱通徑DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
L | 165 | 190 | 216 | 229 | 241 | 292 | 330 | 356 | 432 | 508 | 559 | 660 |
H | 59 | 63 | 75 | 97 | 107 | 142 | 152 | 178 | 252 | 272 | 305 | 398 |
W | 130 | 130 | 160 | 230 | 230 | 400 | 400 | 700 | 1100 | 1100 | 1500 | 1800 |
Wt(Kg) | 6.5 | 7 | 10 | 15 | 18 | 25 | 32 | 46 | 75 |
