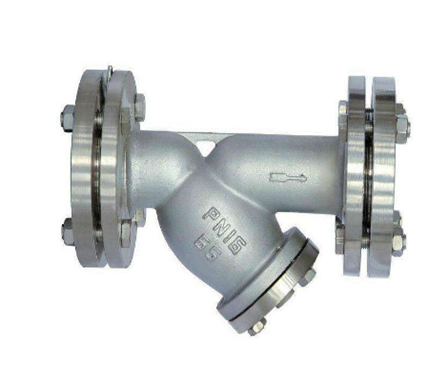

高壓Y型過濾器
高壓Y型過濾器是由主管和支管按一定角度焊接而成的，它通過法蘭連接，清洗拆卸方便，支管內置有相應過濾面積的過濾筒和濾網。
詳細介紹
高壓Y型過濾器產品概述：
【過濾器】是輸送介質管道上的一種裝置，通常安裝在減壓閥、泄壓閥、定水位閥或其它設備的入口端，用來攔截介質中的雜質，以保護閥門及設備的正常使用。當流體進入置有一定規格濾網的濾筒后，其雜質被阻擋，而清潔的濾液則由過濾器出口排出，當需要清洗時，只要將可拆卸的濾網取出，處理后重新裝入，因此，使用維護方便。【過濾器的選用】①進出口通徑：原則上過濾器的進出口通徑不應小于相配套的泵的入口通徑，一般與入口管路口徑一致。②公稱壓力：按照過濾管路可能出現的最高壓力確定入口器的壓力等級。③孔目數的選擇：主要考慮需攔截的雜質粒徑，依據介質流程工藝要求而定。規格濾網可攔截的粒徑尺寸可直接詢問。④過濾器材質：過濾器的材質一般選擇與所連接的工藝管道材質相同，對于不同的服役條件可考慮選擇鑄鐵、碳鋼、低合金鋼或不銹鋼材質的過濾器。
高壓Y型過濾器是由主管和支管按一定角度焊接而成的，它通過法蘭連接，清洗拆卸方便，支管內置有相應過濾面積的過濾筒和濾網，一般情況下(使用壓力≤2.5MPa)流體先 通過濾筒內，將雜質濾在筒底，濾液經濾網流出進入管道內，當使用壓力較高時(≥2.5MPa)，考慮到延長濾網的壽命，流體先通過濾網將雜質濾在濾筒與支 管的環隙底部，濾液經濾筒上部流出進入管道內，清洗時，旋開支管底部旋塞，放盡殘料或拆卸支管底部悶板，取出濾筒清洗即可。
高壓Y型過濾器最大的特點是能承受高壓力，最高公稱壓力可達到25MPa，該種過濾器是石油、化工等輸送管線上必不可少的設備，具有結構緊湊，使用方便，過濾能力大，壓力損失小，安全可靠，價格低廉等優點。
高壓Y型過濾器主要零件部件材料表：
序號 | 零件名稱 | 材料名稱 | ||||
SBY-I/II/III-C | SBY-I/II/III-P | SBY-I/II/III-PL | SBY-I/II/III-R | SBY-I/II/III-RL | ||
1 | 法 蘭 | WCB | 304 | 304L | 316 | 316L |
2 | 閥 體 | 20# | 304 | 304L | 316 | 316L |
3 | 濾 網 | 304、304L、316、316L | ||||
4 | 螺栓螺帽 | WCB/35# | 304 | 304L | 316 | 316L |
5 | 墊 片 | 金屬石墨、丁腈橡膠、聚四氟乙烯 | ||||
6 | 排污口 | 20# | 304 | 304L | 316 | 316L |
7 | 閥 蓋 | 20# | 304 | 304L | 316 | 316L |
8 | 濾 筒 | 20# | 304 | 304L | 316 | 316L |
高壓Y型過濾器主要技術參數表：
設計標準 | HG/T 21627-91、GB/T 14382-93、SH/T 3411-1999 |
法蘭標準 | GB/T 9112-2000、HG 20592-97、HG 20615-97 |
結構長度標準 | GB/T 12221 |
試驗與檢驗標準 | JB/T 9092 |
公稱通徑 | DN15-DN600 |
公稱壓力 | 6.4MPa-25MPa |
工作介質 | 天燃?xì)狻⒑铣蓺狻⑺⒁簤河?/span> |
過濾器精度 | 5-1000μm |
高壓Y型過濾器主要外型尺寸表：
型號 | 公稱通徑 | L | H | H1 | B | 重量(Kg) |
SBY-I | DN15 | 260 | 280 | 181 | R3/8” | 6.5/7.6 |
DN20 | 280 | 308 | 205 | R3/8” | 7.5/9.9 | |
DN25 | 290 | 322 | 215 | R3/8” | 8.8/11.3 | |
DN40 | 300 | 354 | 246 | R3/8” | 13.7/17.5 | |
SBY-II | DN50 | 320 | 367 | 250 | R1/2” | 17.8/24.8 |
DN65 | 340 | 382 | 273 | R1/2” | 21.4/27.1 | |
DN80 | 380 | 438 | 305 | R1/2” | 27.2/38.6 | |
DN100 | 450 | 532 | 362 | R3/4” | 42.6/63.2 | |
DN150 | 580 | 636 | 437 | R3/4” | 73.1/111.5 | |
DN200 | 700 | 750 | 519 | R3/4” | 125.4/185.1 | |
DN250 | 800 | 877 | 605 | R3/4” | 202.7/289 | |
DN300 | 950 | 1061 | 727 | R1” | 305.7/429 | |
DN350 | 1050 | 1250 | 820 | R1” | | |
DN400 | 1250 | 1482 | 900 | R1” |
