Q644F氣動三通球閥
Q644F氣動三通球閥,氣動L型三通球閥是由角行程活塞式氣動執行器及三通球閥組成，是一種旋轉類切斷、調節閥門，具有關閉嚴密，結構緊湊，重量輕，維修方便等優點。
詳細介紹
Q644F氣動三通球閥產品概述
本公司生產的氣動L型三通球閥是由角行程活塞式氣動執行器及三通球閥組成，是一種旋轉類切斷、調節閥門，具有關閉嚴密，結構緊湊，重量輕，維修方便等優點。
可配以閥門定位器輸入控制信號(4-20mADC或1-5VDC)氣源即可控制運轉。亦可配行程限位開關、電磁閥、減壓閥及0.4-0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。
兩閥座密封氣動三通球閥具有結構緊湊、外型美觀、密封性能好，它能實現對管道中介質流向的切換，也能使相互垂直的兩個通道連通或關閉。
四閥座密封氣動三通球閥具有造型美觀、結構緊湊合理。它不僅可實現介質流向的切換，也可使三個通道相互連通，現時也可關閉任一通道，使另外兩個通道連通，靈活控制管路中介質的合流或分流。
適用于供水、石化、冶金、礦山、輕紡、能源、造紙、食品、鋼鐵等管路系統中對介質流向進行切換以及對介質的分流或混合流體。
Q644F氣動三通球閥主要技術參數
閥體形式 | 三通鑄造球型閥 |
公稱通徑 | DN15～200mm |
公稱壓力 | 國標PN1.6、2.5、4.0、6.4 MPa；美標ANSI 150、300LB ；日標JIS 10、20、30K |
法蘭標準 | JIS、ANSI、GB、JB、HG等 |
連接形式 | 法蘭式、螺紋式(適用于1/2"～2") |
閥蓋形式 | 整體式 |
壓蓋型式 | 壓板壓緊式 |
密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉編織填料、柔性石墨 |
Q644F氣動三通球閥閥內件
閥芯形式 | O型球體閥芯 |
流量特性 | 快開特性 |
執行機構
執行器型號 | GT、SR、ST、AT、AW系列單雙作用氣動執行器 |
供氣壓力 | 0.4～0.7MPa |
氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
環境溫度 | -20～+90℃ |
作用形式 | 單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) |
可配附件 | 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
注：如需詳細執行器參數，請進入氣動執行器頁面進行查閱。
氣動三通球閥閥門控制方式

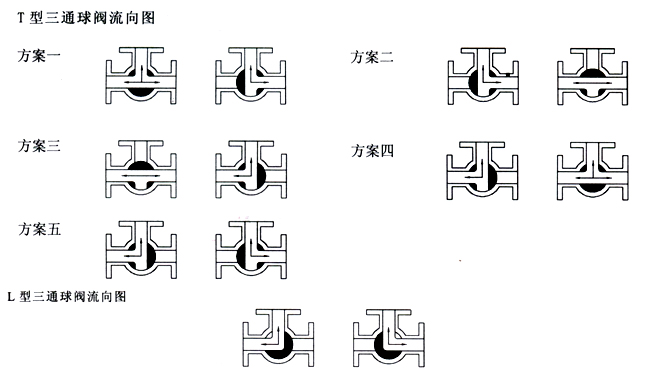

氣動三通球閥分L型和T型，介質流通方向見下圖。L型適用于介質流向的切換，能使相互垂直的兩個通道連通：T型適用于介質的分流、合流或流向 切換，T型孔道可以使三個通道互相連通或使其中兩個通道連通，一般采用兩個閥座結構，亦可根據用戶要求采用四閥座結構。
主要性能指標
公稱通徑 DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
允許壓差(MPa) | ≤ 公稱壓力 | |||||||||||||
動作范圍 | 0～90° | |||||||||||||
泄露量Q | 軟密封為零泄露；金屬密封符合ANSI B16.104 IV級標準 | |||||||||||||
基本誤差 | 帶定位器：小于全行程的±2% | |||||||||||||
回差 | 帶定位器：小于全行程的2% | |||||||||||||
主要零件材料
1 | 左閥體 | WCB、CF8、CF8M、CF3M |  |
2 | 右閥體 | WCB、CF8、CF8M、CF3M | |
3 | 閥座 | PEFE、PPL、304、316 | |
4 | 球體 | 2Cr13、304、316 | |
5 | 閥桿 | 2Cr13、304、316 | |
6 | 密封填料 | PTFE/柔性石墨 | |
7 | 填料壓蓋 | WCB、CF8、CF8M、CF3M |

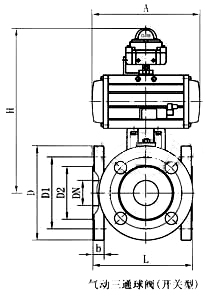

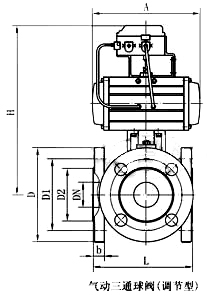

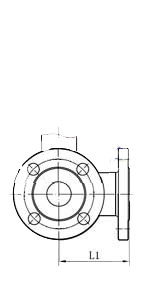

氣動三通球閥主要外形及連接尺寸
 |  |  |
公稱通徑 DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
L | 150 | 150 | 180 | 200 | 220 | 240 | 260 | 280 | 320 | 380 | 440 | 550 |
L1 | 75 | 75 | 90 | 100 | 110 | 120 | 130 | 140 | 160 | 190 | 220 | 275 |
H | 根據所配執行機構而定 | |||||||||||
D | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 340 |
D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 |
D2 | 46 | 56 | 65 | 76 | 84 | 99 | 118 | 132 | 156 | 184 | 211 | 266 |
b | 14 | 16 | 16 | 18 | 18 | 20 | 20 | 20 | 22 | 22 | 24 | 24 |
A、A1 | 根據閥門所需力矩而定，配置機型不同，外形尺寸也不相同 | |||||||||||
注：以上參數均以國標PN1.6MPa為準，其他壓力等級請咨詢公司技術部，表中尺寸為不帶標準附件數據，另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取最新數據。
