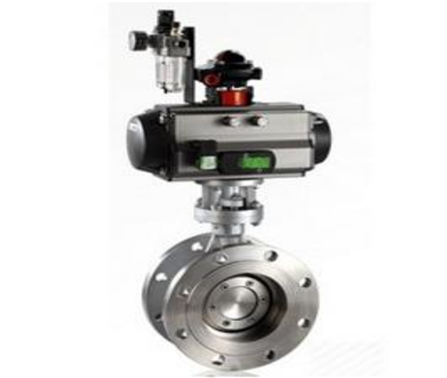

氣動防爆蝶閥
氣動防爆蝶閥系列D643H氣動硬密封蝶閥是我公司主要產品，大量使用在冶金、輕工、電力、煤氣、水道等領域。
詳細介紹
氣動防爆蝶閥結構特點簡介：
氣動防爆蝶閥系列D643H氣動硬密封蝶閥是我公司主要產品，大量使用在冶金、輕工、電力、煤氣、水道等領域。
三便心金屬密封蝶閥的密封原理：
三偏心蝶閥具有雙向無氣泡緊密關閉性能。這種幾何形狀保證閥瓣密封只是在關閉位置時才與閥體閥座接觸，因此不會產生磨擦或磨損，并且產生一種扭矩使得彈性密封具有足夠的“焊接”性能，確保密封接觸的均勻一致性。
三重偏心幾何形狀：
偏心1 閥軸位于閥座后面，使得密封能夠完全緊密環繞接觸整個閥座。
偏心2 閥軸中心線偏離管道和閥門中心線，著就免受閥開啟和關閉的干擾。
偏心3 閥座錐體軸偏離閥軸中心線，這樣可以在關閉和開啟過程中消除磨擦作用，并且實現環繞整個閥座的均勻一致的壓縮密封效果。
使用壽命更長的無磨擦密封
（1）作為標準配置，閥座采Cr13合金或鎢絡鈷合金硬面。
（2）密封墊采用螺旋盤繞不銹鋼/石墨，用于實現零泄漏。
關閉期間的扭距產生閥座力，并均勻一致的作用在整個圓周圍。彈性密封彎曲并充滿活力，保持了閥座的形狀。壓縮力沿著周長均勻作用，使得閥門能夠?qū)崿F(xiàn)雙向緊密關閉密封的彈性使得閥門閥體和閥瓣能夠接觸或闊張，避免了由于溫度波動而產生堵塞的危險。這種裝置是能夠自行調整對準。
設計與制造 | 結構長度 | 壓力-溫度等級 | 配管法蘭 | 試驗與檢驗 |
JB/T8527 GB12238 | 0 GB12221 | JB/T74、GB9131 | JB/T74-90 GB9112-9131 HG20592-20596 | GB/T13927 |
要零件 材料 | 閥體 | WCB | ZG1Cr18Ni9Ti | CF8 | CF3 | ZG1Cr18Ni 12Mo2Ti | CF8M | CF3M |
壓圈 | WCB | ZG1Cr18Ni9Ti | CF8(304) | CF3(304L) | ZG1Cr18Ni 12Mo2Ti | CF8M(316) | CF3M(316L) | |
蝶板 | 碳鋼面堆焊 Cr13 | ZG1Cr18Ni9Ti | CF8(304) | CF3(304L) | ZG1Cr18Ni 12Mo2Ti | CF8M(316) | CF3M(316L) | |
閥桿 | 2Cr13 | 1Cr18Ni9Ti | 0Cr19Ni9 | 00Cr19Ni11 | 1Cr18Ni 12Mo2Ti | 0Cr17Ni12Mo2 | 00Cr17Ni14Mo2 | |
閥座 | 1Cr18Ni9Ti | 0Cr19Ni9 | 00Cr19Ni11 | 00Cr19Ni11 | 0Cr17 Ni12Mo2 | 00Cr17 Ni14Mo2 | 00Cr17Ni14Mo2 | |
適用工況 | 適用介質 | 水、蒸汽、 油品等 | 硝酸等腐蝕性介質 | 強氧化性介質 | 醋酸等腐蝕性介質 | 尿素等腐蝕 性介質 | ||
