D941W電動通風蝶閥
D941W電動通風蝶閥，電動通風調節蝶閥(也稱電動風量調節蝶閥)是采用電子式電動執行機構和蝶閥調節機構組成。
詳細介紹
一、D941W電動通風蝶閥概述：
D941W電動通風蝶閥，執行機構內有伺服系弘，無須另配伺服放大器，輸入控制信號（4～20mADC或1～5VDC）及單相電源即可控制運轉。電動通風調節蝶閥具有結構簡單，流通能力大，調節精度高等特點。執行機構可根據用戶要求配置UNIC、PSQ、HQ、CH等型號電子式電執行機構。
二、D941W電動通風蝶閥--產品特點：
1、TD941W 電動通風蝶閥采用鋼板焊接制造，結構尺寸短，體積小，重量輕，安裝方便；
2、本閥驅動力矩小，啟閉靈活，操作方便可靠；
3、本閥代體上設置密封擋圈，密封無可見間隙，泄漏率小；
4、蝶板與閥體間的膨脹間隙長，能有效防止因熱脹冷縮造成的卡死現象；
5、本閥可配備各種驅動裝置，如手動裝置、電動裝置、氣動裝置、推桿裝置等。
6、本閥閥芯可做成雙門或百葉式，以滿足不同用戶的要求。
三、D941W電動通風蝶閥--工作原理：
D941W 電動通風蝶閥通過驅動裝置帶動閥軸、經轉動銷使蝶板隨閥軸一起作90℃范圍內旋轉，從而達到開頭或調節目的。
主要技術參數
| 公稱壓力 | 0.6MPa | 介質溫度 | -30℃～350℃ |
| 強度試驗 | 0.1MPa | 適用介質 | 冷熱風，煙氣 |
| 介質流速 | 25m/s | 泄漏率 | 2％ |
主要零件材料
| 零件名稱 | 材料 |
| 閥體 | Q235A,16猛鋼、不銹鋼 |
| 蝶板 | Q235A、16猛鋼、不銹鋼 |
| 密封圈 | Q235A、16猛鋼、不銹鋼 |
| 閥桿 | 2Cr13、不銹鋼 |
| 填料 | 柔性石墨 |

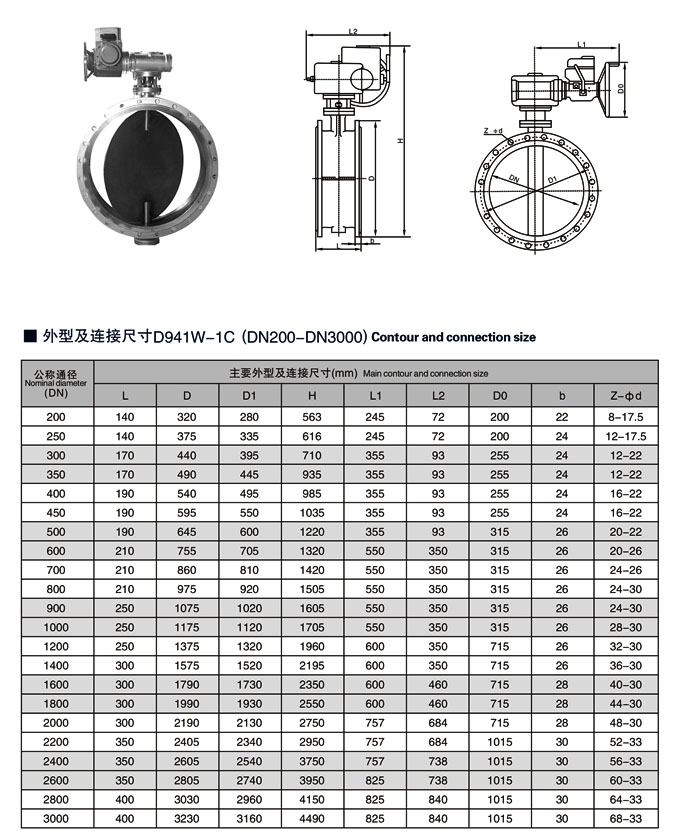

電動通風蝶閥,D941W電動通風蝶閥相關尺寸圖:
