Q11F一片式內螺紋球閥
  • Q11F一片式內螺紋球閥

Q11F一片式內螺紋球閥,不銹鋼螺紋球閥采用側裝鑄鋼一體式閥體結構設計,是一種縮徑球閥。

詳細介紹

【產品名稱:一片式內螺紋球閥】

產品型號:Q11F-16P

   Q11F一片式內螺紋球閥閥體有:304、316等不銹鋼制造。是由我廠硅溶膠精密鑄造,引進國外先進加工的工藝,結構合理、造型美觀。閥座采用彈性密封結構,啟閉輕松密封可靠。

Q11F一片式內螺紋球閥產品介紹】:

    Q11F一片式內螺紋球閥采用側裝鑄鋼一體式閥體結構設計,是一種縮徑球閥。是專為小口徑管道而設計,具有重量輕,結構簡單,經濟實用等優點。

Q11F一片式內螺紋球閥工作原理】:

    Q11F一片式內螺紋球閥開關為旋轉90度的動作,旋塞體為球體,在管路中主要用來做切斷、分配和改變介質的流動方向,它只需要用旋轉90度的操作和很小的轉動力矩就能關閉嚴密。球閥最適宜做開關、切斷閥使用,但近來的發展已將球閥設計成使它具有節流和控制流量之用。

Q11F一片式內螺紋球閥產品特點】:

1、安裝簡便,能以任意方向安裝于管道中的任意部位。

2、閥體內通道平整光滑,可以輸送粘性流體、漿液以及固體顆粒。

3、可配置氣動、電動等多種驅動機構,實現遠距離控制和自動化操作。

4、由于聚四氟乙烯等材料具有良好的自潤滑性,與球體的摩擦損小,故球閥的使用壽命長。

Q11F一片式內螺紋球閥產品其他參數】:


圖片關鍵詞


Q11F一片式內螺紋球閥性能規范 Specifications

公稱通徑

DN(mm

6~100mm

公稱壓力

PN(Mpa)

2.5

4.0

6.4

試驗壓力

強度試驗壓力

3.86.09.6

高密封試驗壓力

3.0

4.8

7.6

低壓氣密封試驗壓力

0.6

0.6

0.6

適用介質

水、蒸汽、油品、酸類腐蝕性等。

適用溫度

-40℃< 150℃(PTFE) < 300℃(PLL)

主要零件材料 Materials of main parts

NO

零件名稱

PART NAME

材料(MATERIAL)

1

閥體

Body

CF8M CF8 WCB

2

閥蓋

Cap

CF8M CF8 WCB

3

閥座

Seat

RPTFE

4

Ball

SS304 SS316

5

密封墊

Seal Gasket

PTFE

6

閥桿密封

Stem Seal

PTFE

7

閥桿

Stem

SS316

8

閥桿填料

Stem Packing

PTFE

9

填料壓蓋

Packing gland

SS304

10

彈性墊圈

Spring washer

SS301

11

手柄

Handle

SS304

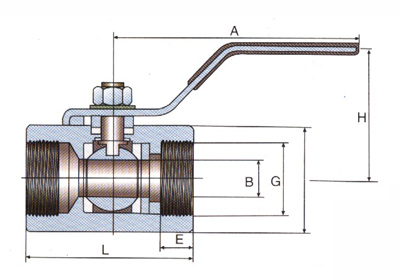

主要外型和連接尺寸 Main Extemal and Connecting Dimensions


DN

G

B

L

E

H

A

6

1/4"

5

50

15

28

65

10

3/8"

8

50

15

30

65

15

1/2"

9.5

56

17

34

85

20

3/4"

12.5

60

18

40

95

25

1"

16

71

20

52

110

32

11/4"

20

78

21.5

62

140

40

11/2"

25

96

23

68

140

50

2"

32

101

24.5

75

155

65

21/2"

40

120

25

82

180
