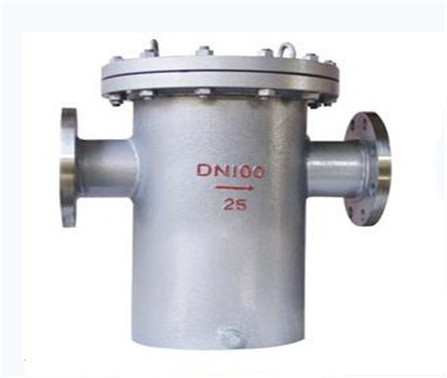

不銹鋼籃式過濾器

SRB-I不銹鋼籃式過濾器主要由桶式殼體、排污蓋、濾籃、濾網、法蘭、法蘭蓋及緊固件等組成。

詳細介紹

一、不銹鋼籃式過濾器產品概述：

SRB-I不銹鋼籃式過濾器主要由桶式殼體、排污蓋、濾籃、濾網、法蘭、法蘭蓋及緊固件等組成。與Y型過濾器有著很大的區別、在濾網面積上，同一口徑的過濾器籃式過濾器是Y型過濾器過濾面積的兩倍，需要清洗時，只要旋開主管底部螺塞，排凈流體，拆卸法蘭蓋，清洗后重新裝入即可。它在管道中起過濾作用，當液體通過主管進入濾藍后，固體雜質顆粒被阻擋在濾籃內，而潔凈的流體通過濾籃，由過濾器出口排出。

SRB-I籃式過濾器廣泛的應用在石油、化工、制藥、食品等領域中。

二、不銹鋼籃式過濾器主要零部件材料表：

序號	零件名稱	材料名稱
序號	零件名稱	SRB-I-C	SRB-I-P	SRB-I-PL	SRB-I-R	SRB-I-RL
1	法蘭	WCB	304	304L	316	316L
2	閥體	WCB	304	304L	316	316L
3	濾網	304、304L、316、316L
4	濾籃	304、304L、316、316L
5	螺栓螺帽	WCB/35#	304	304L	316	316L
6	密封件	金屬石墨、丁腈橡膠、聚四氟乙烯
7	排污口	WCB	304	304L	316	316L
8	閥蓋	WCB	304	304L	316	316L

三、不銹鋼籃式過濾器主要執行標準表：

設計標準	HG/T 21627-91、GB/T 14382-93、SH/T 3411-99
法蘭標準	GB/T 9112-2000、HG 20592-97、HG 20615-97
結構長度標準	GB/T 12221
試驗與檢驗標準	JB/T 9092

四、不銹鋼籃式過濾器主要外型尺寸表：

公稱壓力 PN(MPa)	公稱通徑 DN(mm)	尺寸(mm)						有效過濾面積(m2)	倍數	重量 (Kg)
公稱壓力 PN(MPa)	公稱通徑 DN(mm)	Φ	L	H1	H2	H3	B	有效過濾面積(m2)	倍數	重量 (Kg)
1.6	25	89	220	160	260	360	R1/2’’	0.003619	6	15.7/13.8
	32	89	220	165	270	370	R1/2’’	0.003619	4.5	19.2/16.5
	40	114	280	180	300	400	R1/2’’	0.005718	4.5	23.6/19
	50	114	280	180	300	400	R1/2’’	0.005718	3	28.9/23
	65	140	330	220	350	460	R1/2’’	0.009613	3	48.4/39
	80	168	340	260	400	510	R1/2’’	0.01539	3	65.3/53
	100	219	420	310	470	580	R3/4’’	0.02464	3	89.3/76
	150	273	500	430	620	730	R3/4’’	0.04866	3	148.0/126
	200	325	560	530	780	900	R3/4’’	0.07858	2.5	185/158
	250	426	660	640	930	1050	R3/4’’	0.12005	2.5	230/195
	300	478	750	840	1200	1350	R3/4’’	0.16537	2.3	307/260
	350-2000	按客戶需求定制

五、不銹鋼籃式過濾器結構圖：

圖片關鍵詞
