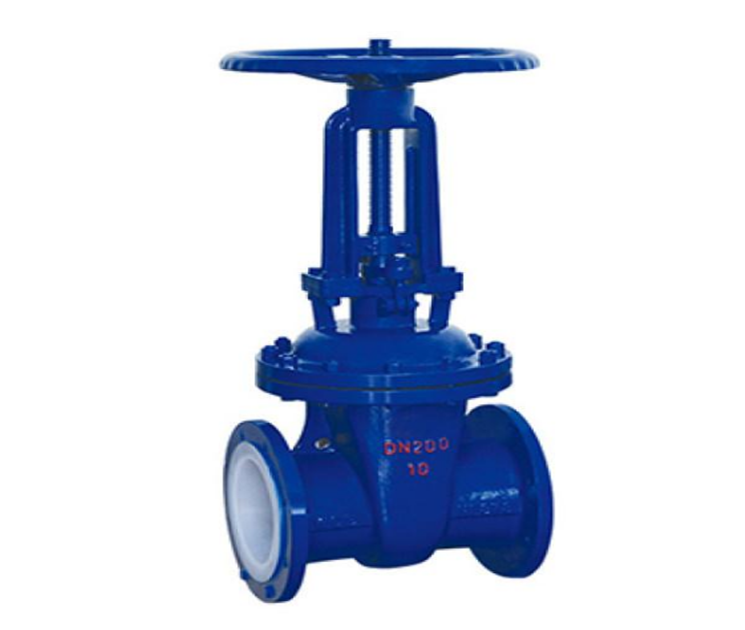

Z41F46襯氟閘閥

Z41F46襯氟閘閥是本廠最新研制的適用于腐蝕性介質的專用閘閥。適用在-50℃～150℃的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸，強氧化劑。

詳細介紹

【Z41F46襯氟閘閥概述】：

Z41F46襯氟閘閥又稱氟塑料襯里耐腐閥門，是將聚四氟乙烯樹脂（或型材經加工）采用模壓（或鑲嵌）方法置于鋼質或鐵質的閥門承壓件的內壁（同樣的方法適用于各類壓力容器及管路附件的內襯）或閥門內件的外表面，利用其在抗強腐蝕介質方面的獨特性能制做成各類閥門和壓力容器。

【Z41F46襯氟閘閥產品介紹】：

Z41F46襯氟閘閥是本廠最新研制的適用于腐蝕性介質的專用閘閥。適用在-50℃～150℃的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸，強氧化劑，FEP還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。廣泛應用于水廠、電廠、化工、食品、造紙、醫藥等行業。

【Z41F46襯氟閘閥工作原理】：

Z41F46法蘭襯氟閘閥利用兩側面密封呈楔狀的閘板來接通或截斷管路中介質，楔式閘閥不允許微量開啟在管路中作節流裝置用，以免因高速流動的介質沖蝕而加快密封面的損壞。我公司采用的密封副為FEP或其它材料組合，磨擦系數小，啟閉力矩低；填料采用PTFE標準填料，密封性能好，維修更換方便；帶有彈性的閘板，可補償閘板密封與閥座密封面之間楔角偏差，吻合度好，密封效果理想。

【Z41F46襯氟閘閥產品特點】：

1、整體包膠：閘板采用高品質的氟橡膠進行整體內、外包膠，不易脫落及彈性記憶佳。

2、平底式閘座：底部采用與水管機同的平底設計，不易造成雜物淤積，使流體暢通無阻。

3、重量輕：本體采用高級球黑鑄鐵制成，重量較傳統閘閥重量減輕約20%~30%，安裝維修方便。

4、精鑄閥體：閥體采用精密鑄造，精確的幾何尺寸使得閥體內部無需任何精加工即可保證閥門的密封性。

【Z41F46襯氟閘閥主要外形和連接尺寸】：

圖片關鍵詞

公稱通徑		標準值							參考值
DN（mm)	NPS(inch)	L*	D	D1	D2	f	b	Z-φd	D0	H	H1	WT(kg)
DN（mm)	NPS(inch)	PN1.0MPa
15	1/2	130	95	65	45	2	14	4-φ14	120	110	125	6
20	3/4	150	105	75	55	2	16	4-φ14	140	120	140	7
25	1	160	115	85	65	2	16	4-φ14	140	132	155	8
32	11/4	180	135	100	78	2	18	4-φ18	160	156	185	11
40	11/2	240	145	110	85	3	18	4-φ18	200	167	210	20
50	2	250	160	125	100	3	20	4-φ18	200	358	410	28
65	21/2	270	180	145	120	3	20	4-18	250	375	440	32
80	3	280	195	160	135	3	22	4-φ18	250	435	515	45
100	4	300	215	180	155	3	22	8-φ18	280	500	600	60
125	5	325	245	210	185	3	24	8-φ18	280	615	740	110
150	6	350	280	240	210	3	24	8-φ23	400	675	825	120
200	8	400	335	295	265	3	26	8-φ23	400	820	1020	150
250	10	450	390	350	320	3	28	12-φ23	450	970	1220	240
300	12	500	440	400	368	4	28	12-φ23	500	1145	1445	340
350	14	550	500	460	428	4	30	16-φ23	600	1280	1630	550
400	16	600	565	515	482	4	32	16-φ25	600	1450	1850	680
450	18	650	615	565	532	4	32	20-φ25	650	1538	1988	795
500	20	700	670	620	585	4	34	20-φ25	650	1730	2230	880
PN1.6MPa
15	1/2	130	95	65	45	2	14	4-φ14	120	110	130	7
20	3/4	150	105	75	55	2	16	4-φ14	140	120	140	8
25	1	160	115	85	65	2	16	4-φ14	140	135	160	9
32	11/4	180	135	100	78	2	18	4-φ18	160	160	190	13
40	11/2	240	145	110	85	3	18	4-φ18	200	170	220	25
50	2	250	160	125	100	3	20	4-φ18	200	360	410	32
65	21/2	270	180	145	120	3	20	4-φ18	250	380	440	38
80	3	280	195	160	135	3	22	8-φ18	250	440	520	50
100	4	300	215	180	155	3	24	8-φ18	280	500	600	68
125	5	325	245	210	185	3	26	8-φ28	280	615	740	125
150	6	350	280	240	210	3	28	8-φ23	400	680	830	170
200	8	400	335	295	265	3	30	12-φ23	400	820	1020	210
250	10	450	405	355	320	3	32	12-φ25	450	980	1230	260
300	12	500	460	410	375	4	34	12-φ25	500	1150	1450	480
350	14	550	520	470	435	4	38	16-φ25	600	1285	1635	620
400	16	600	580	525	485	4	40	16-φ30	600	1455	1855	805
450	18	650	640	585	545	4	44	20-φ30	650	1545	1990	880
500	20	700	705	650	608	4	46	20-φ34	650	1735	2235	920
