不銹鋼美標截止閥
J41W不銹鋼美標截止閥適用于各種工況的管道，如石油，化工，制藥，化肥和電力公稱壓力PN1.6~16MPa，工作溫度-29~550℃。
詳細介紹
J41W不銹鋼美標截止閥概述：
J41W不銹鋼美標截止閥適用于各種工況的管道，如石油，化工，制藥，化肥和電力公稱壓力PN1.6~16MPa，工作溫度-29~550℃。 截止閥驅動方式有手動，齒輪傳動，電動，氣動等。
J41W不銹鋼美標截止閥結構特點：
1、產品的設計和制造符合美國國家標準ANS1B16.34，美國BS1873和其他國外先進標準的要求。
2、閥體的形狀為桶形或流線型，流動形狀是直通的， 流體阻力小。
3、閥座的關閉部分（制動器）和密封面由錐面密封，錐面閉合力小，耐腐蝕，密封可靠。
4、閥座可以是更換閥座，可以與封閉密封材料結合使用，以滿足工作條件，延長使用壽命。
5、大直徑，高壓截止閥根據關閉力采用提升桿。升降桿配有滾動軸承型，使用沖擊式手輪減小閉合力。
6、主要材料，內部材料，填料，緊固件的材料可合理組合，按用戶要求或?qū)嶋H工作條件。

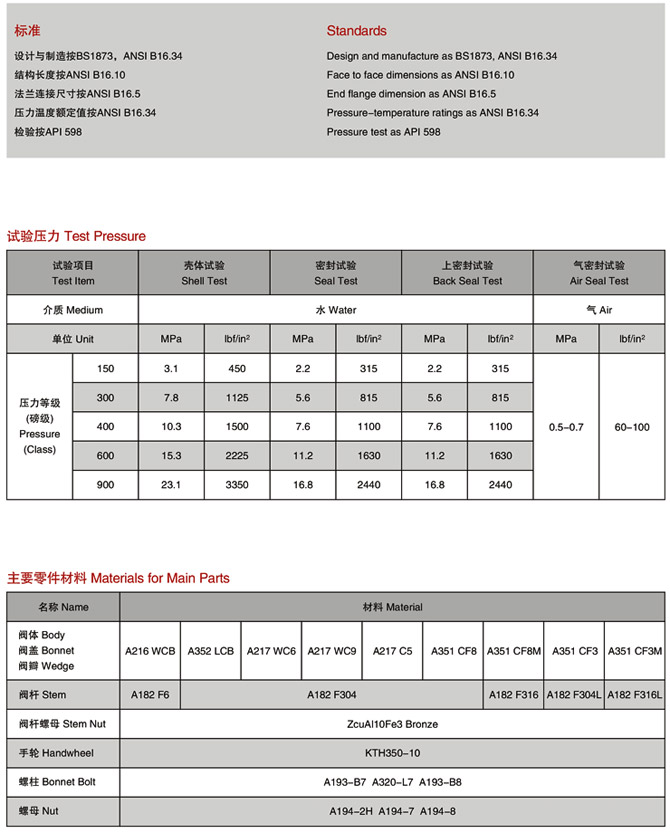

不銹鋼美標截止閥設計標準：
| 設計與制造 | 結構長度 | 法蘭尺寸 | 對焊連接尺寸 | 壓力-溫度 | 試驗-檢驗 |
| ANSI B16.34 BS1873 | ANSI B16.10 | ANSI B16.5 | ANSI B16.25 | ANSI B16.34 | API 598 |
不銹鋼美標截止閥試驗壓力：
| 公稱壓力PN(Lb) | 強度試驗 | 氣密封試驗 | 氣密封試驗 | |||
| MPa | Lbf/in2 | MPa | Lbf/in2 | MPa | Lbf/in2 | |
| 150 | 3.0 | 430 | 2.2 | 315 | 0.4-0.7 | 60-100 |
| 300 | 7.7 | 1110 | 5.7 | 815 | ||
| 600 | 15.3 | 2220 | 11.3 | 1630 | ||
| 900 | 23.0 | 3330 | 17.0 | 2445 | ||
| 1500 | 38.4 | 5560 | 28.2 | 4080 | ||
| 2500 | 64.0 | 9255 | 47.0 | 6790 | ||
不銹鋼美標截止閥主要零部件：
| 體、蓋 | 閥桿 | 密封面 | 墊片（環） | 填料 | 工作溫度 | 適用介質 |
| WCB | 2Cr13 | 13Cr STL 木體材料 尼龍 | 增強柔性石墨 13Cr/柔性石墨 1Cr13/Flexible SFB-2 08軟鋼 F304 F316 F304L F316L | 柔性石墨 增強柔性石墨 SFB/260 SFP/260 PTFE | ≤425 | 水 蒸汽 油品 |
| WC1 | 38CrMoAl 25Cr2MoV | ≤425 | ||||
| WC6 | ≤540 | |||||
| WC9 | ≤570 | |||||
| C5 C12 | ≤540 | |||||
| CF8 | F304 | ≤200 | 硝酸 醋酸 尿素 | |||
| CF8M | F316 | |||||
| CF3 | F304L | |||||
| CF3M | F316L |

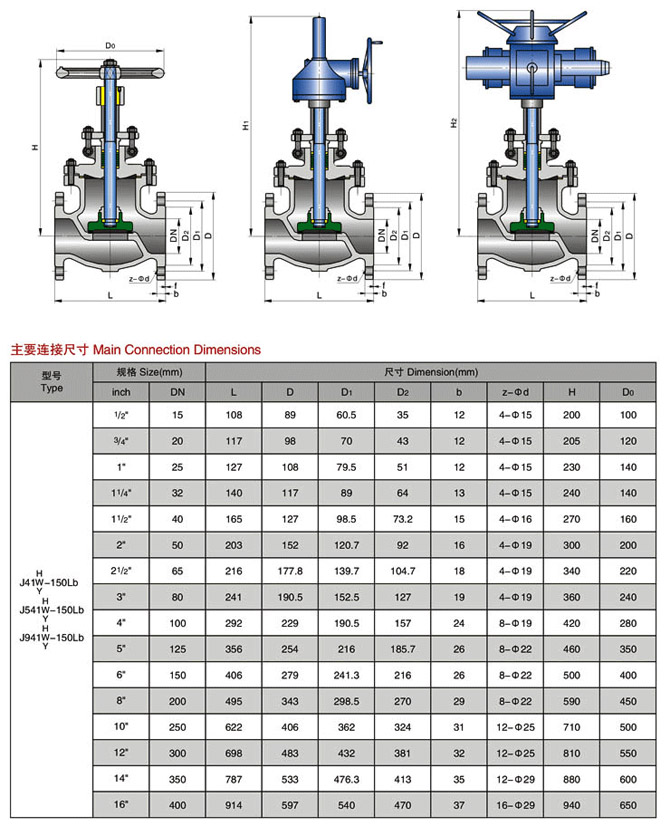

美標截止閥參數尺寸圖:
