反折流T型過濾器
反折流T型過濾器與正折流式T型過濾器在外形、結構、尺寸上基本相同，區別在于濾筒的絲網安裝有別，正折流式絲網安裝在濾筒內，反折流式絲網則安裝在濾筒外
詳細介紹
反折流T型過濾器產品概述：
SRT反折流T型過濾器與正折流式T型過濾器在外形、結構、尺寸上基本相同，區別在于濾筒的絲網安裝有別，正折流式絲網安裝在濾筒內，反折流式絲網則安裝在濾筒外，正折流式過濾的時候一般是從里向外，反折流式過濾的時候一般是從外向里。
反折流T型過濾器工作原理：
是管道輸送液體過程中清除固體雜質的設備。液體流經過濾器時，其中的雜質被濾出，可保護機泵、壓縮機、儀表和其它設備正常工作。當需要清洗時，只要將可拆卸的濾筒取出，去除濾出的雜質后，重新裝入即可，使用維護極為方便。
反折流T型過濾器工作介質：
1、化工、石油生產及城市供熱中的弱腐蝕性物料。如水、氨、油品、烴類等。
2、化工生產中的腐蝕性物料。如純堿、硫酸、硝酸、醋酸等。
3、制冷、空分生產中的低溫物料。如液甲烷、液氮、液氧及各種冷劑。
4、輕工食品、制藥生產中有衛生要求的物料。如啤酒、飲料、醫藥用品等。
反折流T型過濾器主要零件材料：
主題材料 | 碳鋼 | 不銹鋼 |
工作壓力 | ≤ PN250 | ≤ PN250 |
上作溫度 (℃) | 20～380 | 80～450 |
適用介質 | 無腐蝕性流體 | 腐蝕性流體 |

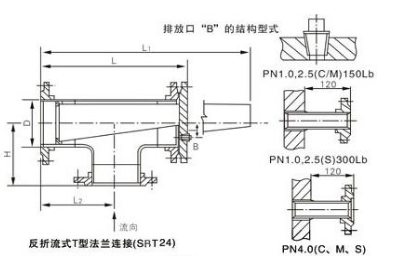

反折流T型過濾器主要外形連接尺寸:(mm)（國標）：
公稱通徑 DN | 安裝尺寸 | 有效過濾面積(m2) | SRTC排放口"B" | SRTS排放口"B" | 重量(Kg) | ||||||||||
PN1.0、2.5 | PN4.0凹面 | PN1.0、2.5 | PN4.0凹面 | ||||||||||||
D | L | L1 | L2 | H | I | PN1.0 | PN2.5 | PN4.0 | |||||||
50 | 57 | 300 | 528 | 164 | 164 | 16 | 0.0135 | ZG1/2" | DN20 | DN20 | DN20 | 11.2 | 13.1 | 14.3 | |
65 | 76 | 338 | 594 | 184 | 184 | 25 | 0.0210 | ZG1/2" | DN20 | DN20 | DN20 | 15.6 | 17.7 | 19.8 | |
80 | 89 | 368 | 652 | 196 | 196 | 30 | 0.0284 | ZG1/2" | DN20 | DN20 | DN20 | 18.3 | 23.2 | 24.9 | |
100 | 108 | 423 | 735 | 220 | 175 | 40 | 0.0382 | ZG1/2" | DN20 | DN20 | DN20 | 23.3 | 32.8 | 36.6 | |
125 | 133 | 466 | 814 | 240 | 194 | 45 | 0.0554 | ZG3/4" | DN20 | DN20 | DN20 | 31.8 | 46.2 | 52.4 | |
150 | 159 | 521 | 817 | 270 | 217 | 55 | 0.0788 | ZG3/4" | DN20 | DN20 | DN20 | 42.5 | 61.6 | 71.0 | |
200 | 219 | 630 | 1108 | 320 | 268 | 70 | 0.1277 | ZG3/4" | DN20 | DN20 | DN20 | 67.1 | 98.1 | 142.2 | |
250 | 273 | 738 | 1310 | 370 | 320 | 90 | 0.1936 | ZG3/4" | DN20 | DN20 | DN20 | 102.4 | 147.0 | 219.3 | |
300 | 325 | 846 | 1512 | 420 | 372 | 105 | 0.2697 | ZG3/4" | DN20 | DN20 | DN20 | 119.8 | 213.6 | 324.5 | |
350 | 377 | 911 | 1631 | 450 | 401 | 120 | 0.3279 | ZG3/4" | DN25 | DN25 | . | 176.1 | 296.4 | 445.7 | |
400 | 426 | 1038 | 1840 | 521 | 449 | 140 | 0.4128 | ZG3/4" | DN25 | DN25 | . | 244.4 | 403.7 | 659.9 | |
500 | 529 | 1234 | 2208 | 609 | 539 | 230 | 0.6486 | ZG3/4" | DN25 | . | . | 361.5 | 653.6 | 941.6 | |
600 | 630 | 1340 | 2454 | 710 | 564 | 250 | 0.8645 | ZG3/4" | DN25 | . | . | 481.2 | 897.5 | . | |
