WZ41H德標波紋管閘閥是閘閥的一種，波紋管使用不銹鋼材質構成，閥桿采用波紋管及填料雙重密封結構，波紋管閘閥密封面材質為堆焊Co基硬質合金

一、德標波紋管閘閥產品概述：

WZ41H德標波紋管閘閥是閘閥的一種，波紋管使用不銹鋼材質構成，閥桿采用波紋管及填料雙重密封結構，波紋管閘閥密封面材質為堆焊Co基硬質合金，閥桿都是由氮化處理，有良好的抗腐和抗摩擦性能，這種密封性超好的閘閥，很受客戶的喜歡。

WZ41H德標波紋管閘閥使用于高危險介質當中，波紋管閘閥泄漏量幾乎為零，所以常用于易燃、易爆、有毒等介質當中，上海眾野閥門有限公司，生產的波紋管閘閥在質量上可以給您滿滿的保證。

二、德標波紋管閘閥結構特點：

1、關鍵部件金屬波紋管，下端與閥桿組件采用自動滾焊焊接，上端與連接板自動滾焊接，在流體介質和大氣之間形成一個金屬屏障，確保閥桿零泄漏。

2、雙重的密封設計（波紋管+填料）若波紋管失效，閥桿填料也會避免泄漏，并符合國際密封標準。

3、閥蓋上自帶有加脂接頭，可直接對閥桿、螺母和軸套進行潤滑，不像傳統的只對螺紋加潤滑油。

4、人體工程學設計手輪，使用壽命更長，操作輕松便捷，更安全可靠。

三、德標波紋管閘閥技術規范：

1、閥門設計和制造按DIN EN 12288-2003

2、閥門的試驗和檢驗按 DIN EN 12266 2003

3、閥門的結構長度按 DIN EN 558-1 1995

4、閥門的連接法蘭按 DIN EN 1092-1 2002

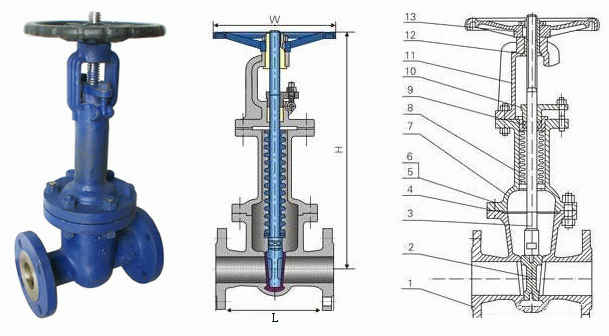

四、德標波紋管閘閥主要零部件材料表：

序號	名稱	材質
1	閥體	WCB WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
2	閥板	25、1Cr13、2Cr13 1Cr18Ni9Ti、0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV
3	閥桿	25、1Cr13、2Cr13 1Cr18Ni9Ti、0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV
4	波紋管組件	1Cr18Ni9Ti、304、316、304L、316L
5	支架	WCB、WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M、
6	墊片	柔性石墨+不銹鋼Flexible graphite+stainless steel、PTFE
7	閥蓋	WCB WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
8	六角螺母	0Cr18Ni9Ti、0Cr18Ni12Mo2Ti 35CrMoV、25Cr2MoV
9	雙頭螺栓	0Cr18Ni9Ti、0Cr18Ni12Mo2Ti 35CrMoV、25Cr2MoV
10	填料	柔性石墨
11	填料壓蓋	WCB WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
12	閥桿螺母	銅合金
13	手輪	WCB QT400-18

五、德標波紋管閘閥主要零部件材料表：

四、德標波紋管閘閥連接尺寸及重量：

圖片關鍵詞

WZ41H-16

WZ41H-25

WZ41H-40
