當前位置: 網站首頁 > 產品展示 > 球閥 > 不銹鋼球閥

321不銹鋼球閥

321不銹鋼球閥除耐氧化性酸介質腐蝕外，如果含有Mo、Cu等元素還能耐硫酸、磷酸以及甲酸、醋酸、尿素等的腐蝕。

詳細介紹

321不銹鋼球閥概述：

321不銹鋼球閥它具有相同的旋轉90度的動作，不同的是旋塞體是球體，有圓形通孔或通道通過其軸線。球閥在管路中主要用來做切斷、分配和改變介質的流動方向，它只需要用旋轉90度的操作和很小的轉動力矩就能關閉嚴密。321不銹鋼是一種具有優異的高溫應力破斷性能及高溫抗潛變性能應力機械性能都優于304不銹鋼的材料。
321不銹鋼也叫奧氏體不銹鋼相當于國產牌號0Cr18Ni10Ti ，321不銹鋼是Ni-Cr-Mo型奧氏體不銹鋼，其性能與304非常相似，但是由于加入了金屬鈦，使其具有了更好的耐晶界腐蝕性及高溫強度。由于添加金屬鈦，使其有效的控制了碳化鉻的形成。
321不銹鋼球閥材料特性：

321不銹鋼球閥除耐氧化性酸介質腐蝕外，如果含有Mo、Cu等元素還能耐硫酸、磷酸以及甲酸、醋酸、尿素等的腐蝕。此類鋼中的含碳量若低于0.03%或含Ti、Ni，就可顯著提高其耐晶間腐蝕性能。高硅的奧氏體不銹鋼對濃硝酸具有良好的耐蝕性。由于奧氏體不銹鋼具有全面的和良好的綜合性能，在各行各業中獲得了廣泛的應用。

321不銹鋼球閥壓力試驗：

試驗項目		殼體試驗	密封試驗	上密封試驗	氣密封試驗
介質		水			氣
單位		MPa	MPa	MPa	MPa
公稱壓力PN(MPa)	1.6	2.4	1 8	1 8	0.5-0.7
	2.5	3.8	2.8	2.8
	4.0	6.0	4.4	4.4
	6.4	9.6	7.0	7.0
	10.0	15.0	11.0	11.0
	16.0	24.0	18.0	18.0

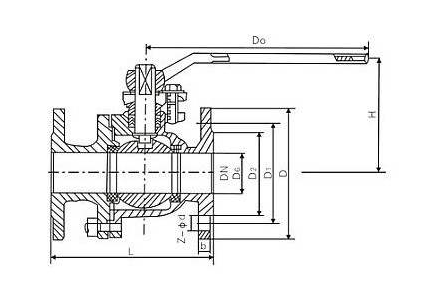

321不銹鋼球閥尺寸圖：

1.6MPa

型號	公稱通徑DN(mm)	尺寸(mm)
型號	公稱通徑DN(mm)	L	D	D1	D2	b-f	z-Φd	H	W
Q41F-16	15	130	95	65	45	14-2	4-Φ14	65	115
	20	140	105	75	55	14-2	4-Φ14	75	130
	25	150	115	85	65	14-2	4-Φ14	85	150
	32	165	135	100	78	16-2	4-Φ18	95	190
	40	180	145	110	85	16-3	4-Φ18	105	230
	50	200	160	125	100	16-3	4-Φ18	115	240
	65	220	180	145	120	18-3	4-Φ18	145	280
	80	250	195	160	135	20-3	8-Φ18	160	310
	100	280	215	180	155	20-3	8-Φ18	185	330
	125	320	245	210	185	22-3	8-Φ18	215	600
	150	360	280	240	210	24-3	8-中23	245	800
	200	400	335	295	265	26-3	12-Φ23	300	1000
	250	450	405	355	320	30-3	12-Φ25	380	1200

2.5Mpa

型號	公稱通徑DN(mm)	尺寸(mm)
型號	公稱通徑DN(mm)	L	D	D1	D2	b-f	z-Φd	H	W
Q41F-25	15	130	95	65	45	14-2	4-Φ14	65	115
	20	140	105	75	55	14-2	4-Φ14	75	130
	25	150	115	85	65	14-2	4-Φ14	85	150
	32	165	135	100	78	16-2	4-Φ18	95	190
	40	180	145	110	85	18-3	4-Φ18	105	230
	50	200	160	125	100	20-3	4-Φ18	115	240
	65	220	180	145	120	22-3	8-Φ18	145	280
	80	250	195	160	135	22-3	8-Φ18	160	310
	100	280	230	190	160	24-3	8-Φ23	185	330
	125	320	270	220	188	28-3	8-Φ25	215	600
	150	360	300	250	218	30-3	8-Φ25	245	800
	200	400	360	310	278	34-3	12-Φ25	300	1000
	250	450	425	370	332	36-3	12-Φ30	380	1200

4.0Mpa

型號	公稱通徑DN(mm)	尺寸 (mm)
型號	公稱通徑DN(mm)	L	D	D1	D2	D6	b-f	z-Φd	H	W
Q41F-40	15	130	95	65	45	40	16-2	4-Φ14	70	115
	20	140	105	75	55	51	16-2	4-Φ14	80	130
	25	150	115	85	65	58	16-2	4-Φ14	90	150
	32	180	135	100	78	66	18-3	4-Φ18	100	190
	40	200	145	110	85	76	18-3	4-Φ18	110	230
	50	220	160	125	100	88	20-3	4-Φ18	120	240
	65	250	180	145	120	110	22-3	8-Φ18	150	280
	80	280	195	160	135	121	22-3	8-Φ18	170	310
	100	320	230	190	160	150	24-3	8-Φ23	190	330
	125	360	270	220	188	176	28-3	8-Φ25	220	600
	150	400	300	250	218	204	30-3	8-Φ25	250	800
	200	550	375	320	282	260	38-3	12-Φ30	390	1200

6.4Mpa

型號Type	公稱通徑DN(mm)	尺寸(mm)
型號Type	公稱通徑DN(mm)	L	D	D1	D2	D6	b-f	z-Φd	H	W
Q41F-64	15	140	105	75	55	40	18-2	4-Φ14	75	115
	20	160	125	90	68	51	20-2	4-Φ18	85	130
	25	180	135	100	78	58	22-2	4-Φ18	95	150
	32	200	150	110	82	66	24-2	4-Φ23	105	190
	40	220	165	125	95	76	24-3	4-Φ23	120	230
	50	250	175	135	105	88	26-3	4-Φ23	130	240
	65	280	200	160	130	110	28-3	8-Φ23	160	280
	80	320	210	170	140	121	30-3	8-Φ23	180	310
	100	360	250	200	168	150	32-3	8-Φ25	200	330
	125	381	295	240	202	176	36-3	8-Φ30	230	600
	150	403	340	280	240	204	38-3	8-Φ34	260	800
	200	502	405	345	300	260	44-3	12-Φ34	400	1200
