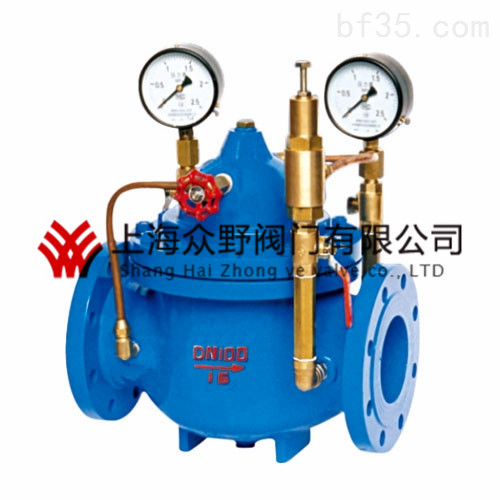

200X減壓閥
上海眾野閥門有限公司在生產200X減壓閥中有著精湛的技術與先進的設備，選型請提供200X減壓閥的口徑、壓力、介質、材質等參數。
詳細介紹
一、200X減壓閥概述
200X減壓閥是一種常用于消防上的減壓閥，與蒸汽減壓閥不同，不管是在結構上還是在于使用范圍也不一樣，蒸汽減壓閥適合用在蒸汽管道上，而200X減壓閥用于生活給水、消防 給水及其他工業給水系統，通過調節減壓導閥，即可調節主閥的出口壓力。200X減壓閥上都是應該安裝過濾器，過濾器出雜志，避免出現堵塞，出口壓力不因進口壓力、進口流量的 變化而變化，安全可靠地將出口壓力維持在設定值上，并可根據需要調節設定值以達到減壓目的。
二、200X減壓閥結構特點和用途
200X減壓穩壓閥由主閥、導閥、針閥、球閥、微型過濾器和壓力表組成水力控制接管系統。使用時，當調定出口壓力后，能自動保持穩定出口壓力。 本產品利用導閥自力控制，不需要其它裝置和能源，保養簡便，壓力控制準確度高，受進口壓力和流量影響小，減壓穩壓可靠。 本系列閥門產品廣泛用于高層建筑、生活區等供水管網系統及城市供水工程。
三、200X減壓閥主要技術參數
|
公稱壓(Mpa) |
殼體試驗壓力(MPa) |
密封試驗壓力(MPa) |
最高進口壓力(MPa) |
出口可調壓力(MPa) |
適用介質 |
介質溫度(℃) |
|
1.0 |
1.5 |
1.1 |
1.0 |
0.09-0.8 |
水 |
0-80 |
|
1.6 |
2.4 |
1.76 |
1.6 |
0.10-1.2 |
||
|
2.5 |
3.75 |
2.75 |
2.5 |
0.15-1.6 |
四、200X減壓閥主要零件材料
|
零件名稱 |
零件材料 |
|
閥體 閥蓋 |
WCB |
|
閥座 閥盤 |
銅合金 |
|
密封圈 O型圈 |
丁腈橡膠 |
|
閥桿 |
2Cr13 |
|
彈簧 |
50CrVA |
|
針型閥 |
銅合金 |
|
球閥 |
銅合金 |
|
浮球閥 |
銅合金 |
|
微型過濾器 |
不銹鋼 |
五、200X減壓閥主要尺寸
|
公稱通徑DN(mm) |
尺寸(mm) |
||
|
L |
寬 |
H |
|
|
20 |
150 |
245 |
195 |
|
25 |
160 |
254 |
208 |
|
32 |
180 |
263 |
222 |
|
40 |
200 |
272 |
237 |
|
50 |
203 |
282 |
254 |
|
65 |
216 |
292 |
272 |
|
80 |
241 |
310 |
282 |
|
100 |
292 |
330 |
303 |
|
125 |
330 |
358 |
344 |
|
150 |
356 |
385 |
385 |
|
200 |
495 |
438 |
437 |
|
250 |
622 |
490 |
532 |
|
300 |
698 |
550 |
600 |
|
350 |
787 |
617 |
677 |
|
400 |
914 |
693 |
764 |
|
450 |
978 |
778 |
862 |
|
500 |
978 |
873 |
972 |
|
600 |
1230 |
980 |
1096 |
