不銹鋼法蘭球閥
  • 不銹鋼法蘭球閥

不銹鋼法蘭球閥,Q41F不銹鋼法蘭球閥密封可靠,結構簡單,密封面與球面常在閉合狀態,不易被介質沖蝕。

詳細介紹

不銹鋼法蘭球閥產品型號:Q41F-16P 25P 40P 64P 100P】

    不銹鋼法蘭球閥密封可靠,結構簡單,密封面與球面常在閉合狀態,不易被介質沖蝕,易于操作和維護,適用于水、溶劑、油品、氣體、酸和天然氣等一般工作介質,而且還適用于工作條件惡劣的介質,如氧氣、過氧化氫、甲烷和乙烯等,在各行業得到廣泛的應用。閥體可以是整體的,也可以是組合式的。

不銹鋼法蘭球閥產品介紹】:

    Q41F法蘭不銹鋼球閥本身結構緊湊,密封可靠,結構簡單,維修方便,密封面與球面常在閉合狀態,不易被介質沖蝕,易于操作和維修,適用于水、溶劑、酸和天然氣等一般工作介質,而且還適用于工作條件惡劣的介質,如氧氣、過氧化氫、甲烷和乙烯等,在各行業得到廣泛的應用。球閥閥體可以是整體的,也可以是組合式的。

不銹鋼法蘭球閥工作原理】:

    Q41F法蘭不銹鋼球閥具有旋轉90度的動作,旋塞體為球體,有圓形通孔或通道通過其軸線。球閥在管路中主要用來做切斷、分配和改變介質的流動方向,它只需要用旋轉90度的操作和很小的轉動力矩就能關閉嚴密。球閥最適宜做開關、切斷閥使用,但近來的發展已將球閥設計成使它具有節流和控制流量之用。

不銹鋼法蘭球閥產品特點】:

1、安裝簡便,能以任意方向安裝于管道中的任意部位。

2、優質的密封圈材料具有耐高溫、耐高壓、耐腐蝕之性能。

3、閥體內通道平整光滑,可以輸送粘性流體、漿液以及固體顆粒。

4、使用廣泛適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。

5、采用特殊的模壓工藝,使密封面致密良好,加之V型PTFE填料組合使閥門達到零泄漏。

6、球體與閥桿鑄為一體,杜絕了由于壓力變化引起閥桿沖出承壓件內的可能性,根本保證使用中的安全性。

不銹鋼法蘭球閥主要零件及材質】:

序號
No.

零件名稱

材質

GB

ASTM

1

閥體

WCB

A216-WCB

2

密封圈

PTFE

PTFE

3

球體

1Cr18Ni9Ti

SS304

4

螺母

35

A194-2H

5

螺柱

35CrMoA

A193-B7

6

右體

WCB

A216-WCB

7

墊片

柔性石墨+不銹鋼

B12.10-304/F.G

8

填料

PTFE

PTFE

9

填料壓蓋

WCB

A216-WCB

10

定位片

25

A105

11

擋圈

65Mn

AISI 1066

12

手柄

Kt33

A47-667 Gr.32510

13

閥桿

1Cr33

A276-410

14

螺釘

35

A193-B7

15

止推墊片

PTFE

PTFE

不銹鋼法蘭球閥技術規范】:

設計依據

GB

API

設計標準

GB/T12237

API6D

ANSI B16.34

法蘭連接結構長度

GB/T12221

API6D

ANSI B16.10

結構長度(焊接)

GB/T15188.1

API6D

ANSI B16.10

連接法蘭

GB/T9113
JB/T79
Hg20592

ANSI B16.5 B16.47

對焊端

GB/T12224

ANSI B16.25

試驗和檢驗

GB/T9092

API6D

API598

【試驗壓力】:

壓力等級

試驗壓力(Mpa)

公稱壓力(PN)

磅級

殼體試驗

密封試驗

1.0

-

1.5

1.1

1.6

-

2.5

1.76

2.5

-

3.8

2.75

4.0

-

6.0

4.4

6.4

-

9.6

7.04

-

150

3.0

2.2

-

300

7.6

5.6

-

600

15.0

11.0

-

10K

2.4

1.5

-

20K

5.8

4.0

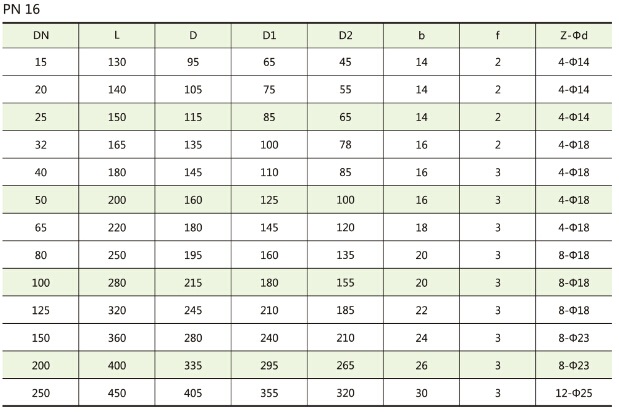

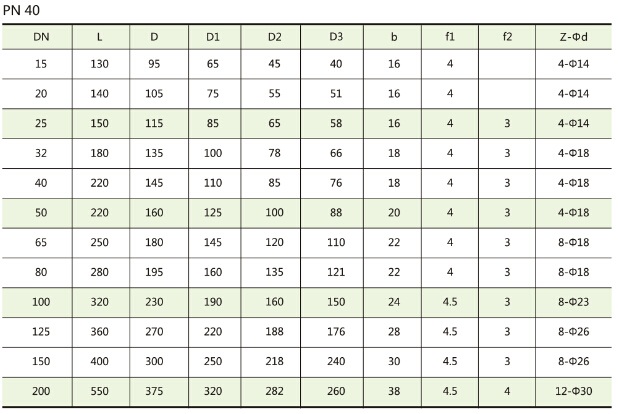

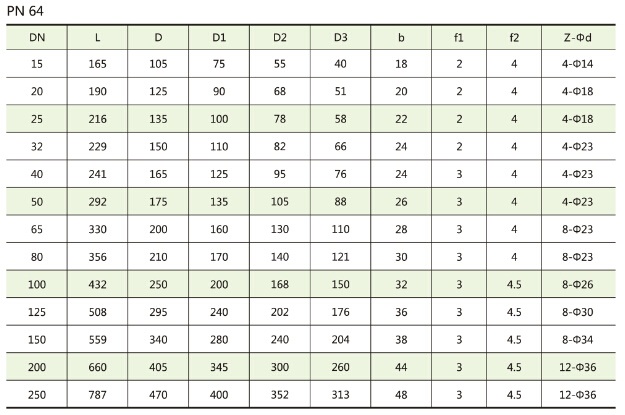

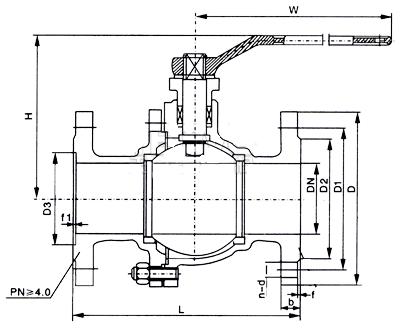

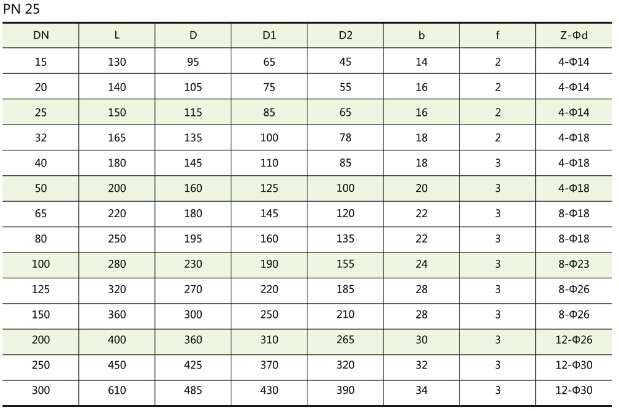

不銹鋼法蘭球閥主要零件及材質主要外型尺寸】:

圖片關鍵詞

圖片關鍵詞

圖片關鍵詞

圖片關鍵詞

圖片關鍵詞
