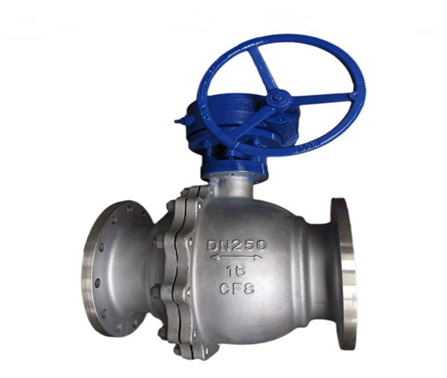

Q341F不銹鋼球閥
Q341F不銹鋼球閥,不銹鋼手輪球閥是一種重要的閥類，在石油化工、長輸管線等領域有應用。
詳細介紹
Q341F不銹鋼球閥,不銹鋼手輪球閥是一種重要的閥類，在石油化工、長輸管線等領域有應用。球閥的關閉件是一個帶孔的球體（或部分球），球體隨閥桿轉動，實現閥門的開啟或關閉。在閥門中，球閥的流動阻力較小，全徑球閥打開時，球體通道、閥體通道和連接管徑相等并成一直徑，介質流損較小。球閥旋轉90°可全關全開，啟閉快。與相同規格的閘閥、截止閥比較、球閥體積較小、重量較輕，便于管道安裝。
Q341F蝸輪不銹鋼球閥特點：
（1）流體阻力小，全通徑的球閥基本沒有流阻。
（2）結構簡單、體積小、重量輕。
（3）緊密。它有兩個密封面，而且目前球閥的密封面材料使用塑料，密封性好，能實現密封。在真空系統中也已使用。
（4）操作方便，開閉快，從全開到全關只要旋轉90°，便于遠距離的控制。
（5）維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
（6）在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
（7）適用廣，通徑從小到幾毫米，大到幾米，從高真空到高壓力都可應用。
（8）由于球閥在啟閉過程中有擦拭性，所以可用于帶懸浮固體顆粒的介質中。
蝸輪球閥主要零件材料：
零件名稱 | 材質 | |
GB | ASTM | |
閥體 | WCB | A2116-WCB |
密封圈 | PTFE | PTFE |
球體 | 1C18Ni9Ti | SS304 |
螺母 | 35 | A194-2H |
螺柱 | 35CrMoA | A193-B7 |
石體 | WCB | A216-WCB |
墊片 | 柔性石墨+不銹鋼 | B12.10-304F/.G |
填料 | PTFE | PTFE |
填料壓蓋 | WCB | A2116-WCB |
定位片 | 25 | A105 |
擋圈 | 65Mn | AISI 1066 |
手柄 | K33 | A47-667 |
閥桿 | 1Cr33 | A276-410 |
螺釘 | 35 | A193-B7 |
止推墊片 | PTFE | PTFE |
蝸輪球閥技術規范：
設計依據 | 國標系列 | 美標系列 | |
設計標準 | GB/T12237 | AP16D | ANSI B16.34 |
法蘭連接結構長度 | GB/T12221 | AP16D | ANSI B16.10 |
結構長度(焊接) | GB/T15188.1 | AP16D | ANSI B16.10 |
連接法蘭 | GB/T9113 | ANSI B16.5、B16.47 | |
對焊端 | GB/T12224 | ANSI B16.25 | |
試驗和檢驗 | GB/T9092 | AP16D | AP1598 |
蝸輪球閥主要外形及連接尺寸：
公稱通徑 | 15 | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
d1 | 13 | 19 | 25 | 38 | 64 | 64 | 76 | 102 | 127 | 152 | 203 |
L | 108 | 117 | 127 | 165 | 191 | 191 | 203 | 229 | 356 | 394 | 457 |
相關標準依照：①《通用閥門法蘭和對焊連接鋼制球閥》GB/T12237-89 ②《鐵制和銅制球閥》GB/T 15185-1994 ③《鋼制閥門 一般要求》GB/T 12224-2005 ④《生活飲用水輸配水設備及防護材料的安全性評價標準》 GB/T 17219-1998
